【基本情報処理技術者対策】基数・論理演算・カルノー図を図解解説

基本情報処理技術者試験　午前で最初の方で頻出の「基数」を初心者向けに図解で解説します。
2進数と10進数の変換方法、論理演算、カルノー図まで分かりやすく学べます。

コンピュータの数の表現

基数とは

基数とは「何桁で位上がりするか」を表す数です。
普段我々が使用している数字は、10進数でこれは10で位上がりますが、コンピュータは2で位上がりする2進数が使われます。

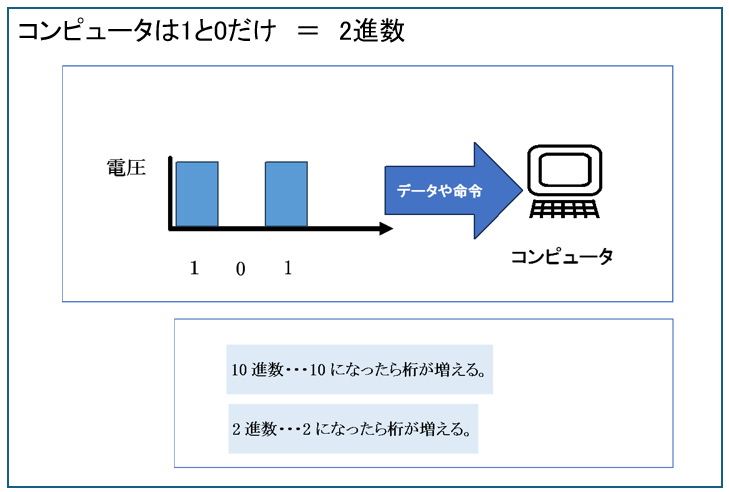

2進数とは

私たちが普段使っている数字は「10進数」ですが、コンピュータは電気信号のON/OFFで表現するため、ON/OFFを「0」と「1」で表現します。
このように「0」と「1」だけで表現する数値を「2進数」といいます。

私たちが普段使っている10進数は、0〜9までの10種類の数字で表現しますが、これは「10進数」です。

ビット(bit)とバイトとは

情報を「0」か「1」の2進数で処理する際の、1桁分を「1 bit」と呼びます。
そして、8bit は 1バイト(byte)と呼びます。

例：10101100 → 8bit → 1byte

2進数⇔10進数変換

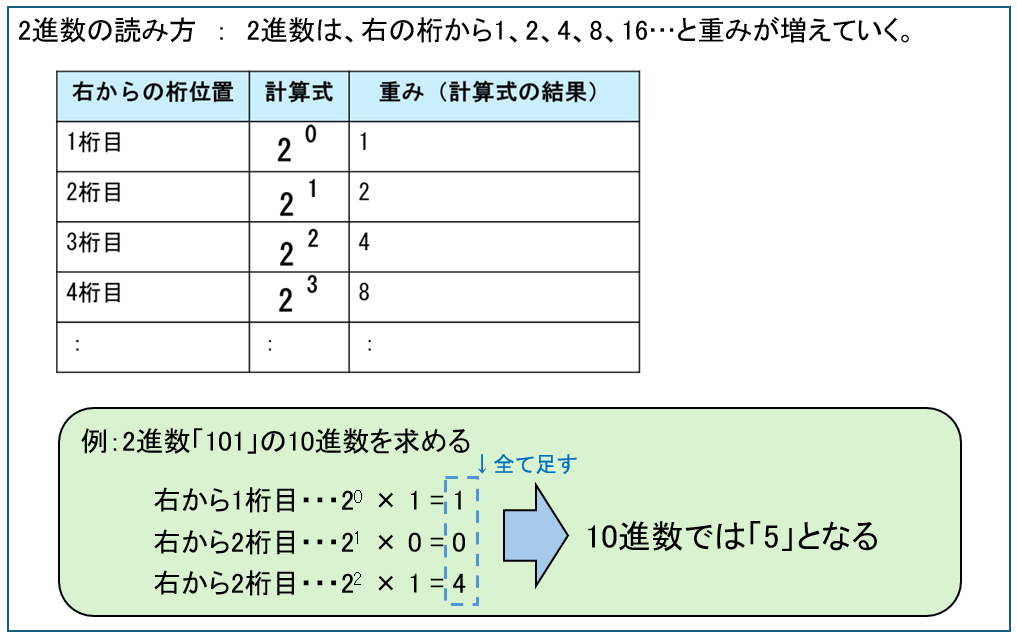

2進数の読み方（2進数から10進数への変換）

10進数では、1の位、10の位、100の位…と10倍ずつ増えていきます。

一方、2進数では、1、2、4、8、16…と2倍ずつ増えていきます。

例えば2進数「101」は、以下のように求めることができます。
1×2² + 0×2¹ + 1×2⁰
= 4 + 0 + 1
= 5

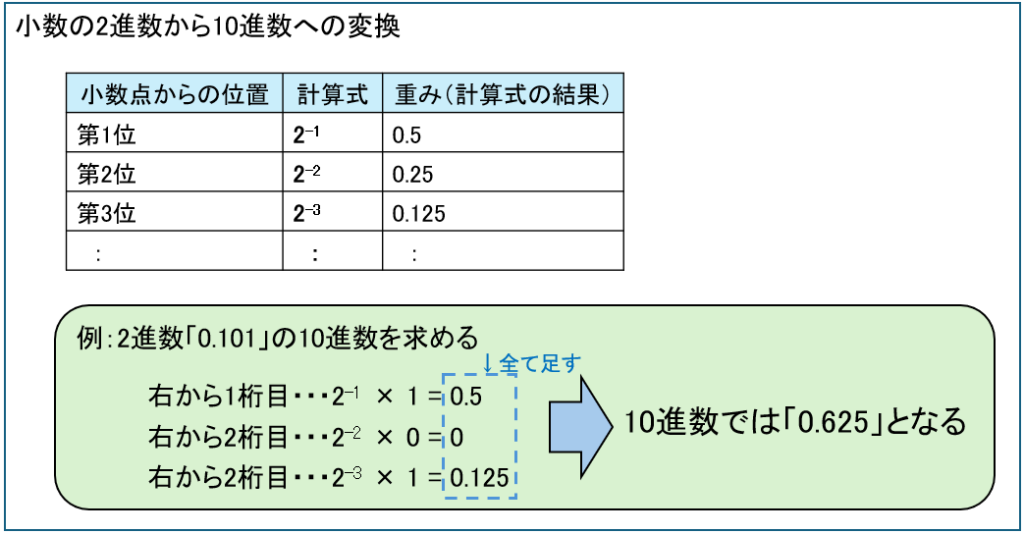

小数の2進数から10進数への変換

上で説明した整数の場合と考え方は同じで、小数点以下の値は以下の計算で求めます。

重み×値：小数点から右へ向かって、第1位を 2の-1乗（0.5）、第2位を2の-2乗（0.25）、第3位を2の-3乗（0.125）… とし、2進数の各桁の数字（0 または 1）に、その桁の重みを掛けます。
足し算：掛け合わせた結果をすべて足し合わせます。

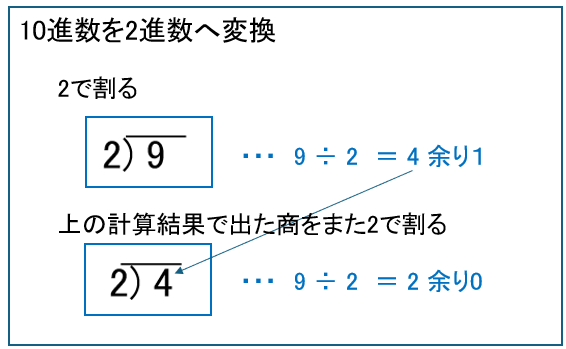

10進数から2進数への変換

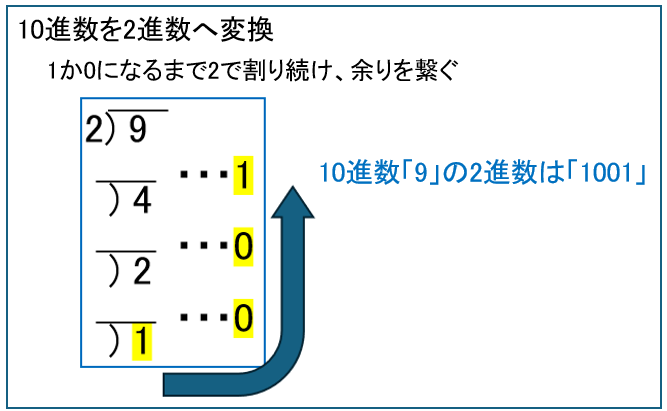

10進数を2進数へ変換する場合は、2で割り続けて余りを求めます。
最後に余りを下から読むことで、2進数へ変換できます。

例：10進数「9」は、2進数「1001」になります。

余りを下から読めば2進数となります。

小数の10進数から2進数への変換

対象の小数に2を掛けます。
掛け算の結果（積）の整数部分(0または1)を取り出して記録します。
残った「小数部分」を同じように小数に2を掛けて、整数部分を記録します。
記録した整数部分を、計算した順（上から下）に並べます。

10進数の小数0.625を2進数に変換してみます。

0.625 × 2 = 1.25　・・・整数部: 1
0.25 × 2 = 0.5　・・・整数部: 0
0.5 × 2 = 1.0　・・・整数部: 1
小数部分が0になったので、整数部を上から繋いで「0.101」が答え

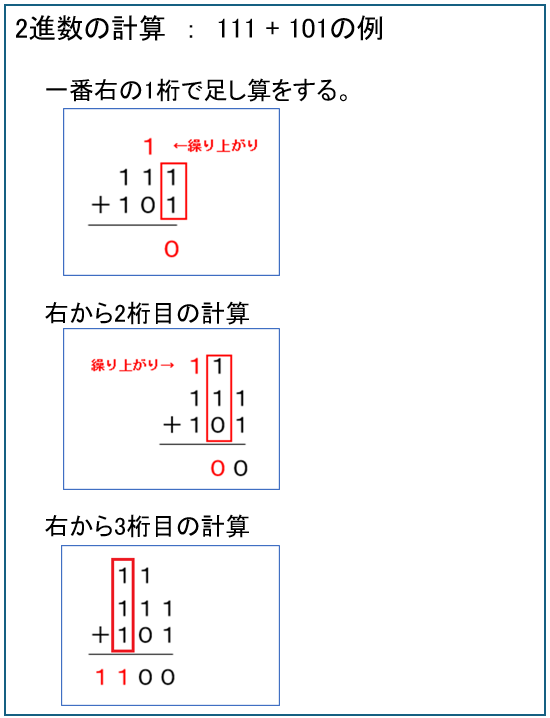

2進数の計算

2進数の足し算は、10進数と同様に右側の桁から順に計算しますが、「2」になったら桁上がり（繰り上がり）するのが基本ルールです。

負の数（補数）

コンピュータは0と1しか扱えません。
では、「-1」や「-10」のような負の数は、どのように表現しているのでしょうか。
そこで使われるのが「補数」という考え方です。

2の補数とは、コンピュータが負の数を表現するための方法で、次のようにすると2の補数となります。

0と1を反転する
最後に1を加える

8ビットで「5」を表すと、「00000101」ですが、これを2の補数にしてみます。
　① 00000101を反転すると、11111010となります。
　② さらに1を加えると、11111011となります。
これが「-5」を表す2の補数です。

小数の表現

コンピュータは整数だけでなく、小数も0と1で表現しています。
表現方法に固定小数点と浮動小数点の2つがあります。

固定小数点

固定小数点数とは、小数点の位置を固定して数値を表現する方法です。

例えば、「小数点以下2桁」と決めておけば、1234 を「12.34」として扱います。

固定小数点数は、計算が高速でシンプルという特徴がありますが、一方で扱える数値の範囲が狭いため、大きな数や非常に小さな数の表現には向いていません。

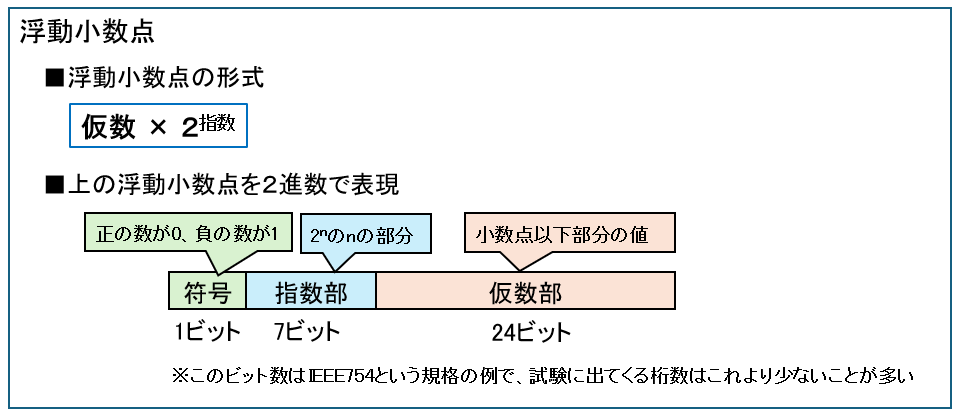

浮動小数点

浮動小数点は小数点の位置を固定せず（浮動させ）、「符号」「仮数」「指数」の3つの情報に分けて管理することで、極めて幅広い数値を効率よく表現できます。

符号：正の数が0、負の数が1
指数部：2のn乗のnの部分
仮数部：小数点以下の値を格納

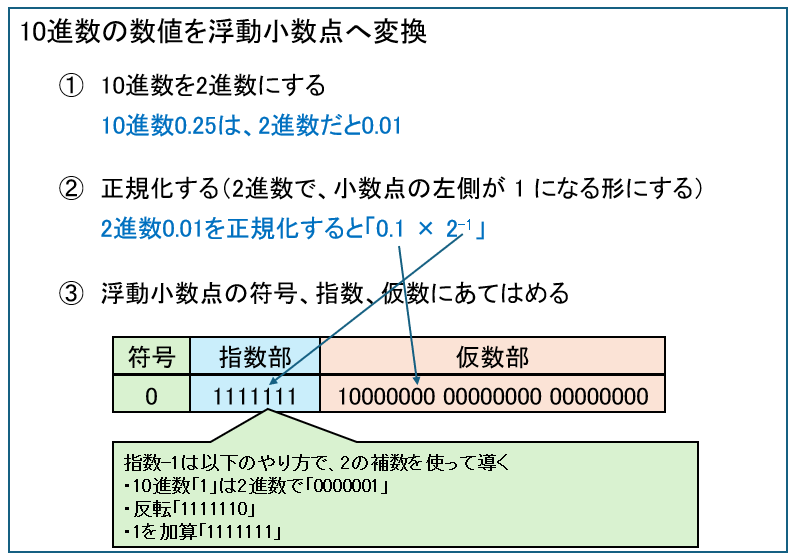

10進数0.25を浮動小数点へする例で説明します。

本書は16進数についての記載はありませんが、試験には16進数の問題も出ます。
16進数はこちらを参照ください。

論理演算とビット演算

論理演算とは

コンピュータ内部では、すべてのデータが「0」と「1」の組み合わせで表現されています。
論理演算は、1「真（True）」または0「偽（False）」だけを使った計算です。
基本情報技術者試験では、表のAND、OR、NOT、XORが出ます。

演算	説明	記述方法
AND	両方が1なら1 （計算方法は掛け算）	A AND B
OR	どちらかが1なら1 （計算方法は足し算）	A OR B
NOT	0と1を反転	NOT A
XOR	異なるとき1	A XOR B

真理値表

真理値表とは、論理演算の結果を一覧表にしたものです。

AND

X	Y	X AND Y
0	0	0
0	1	0
1	0	0
1	1	1

X	Y	X OR Y
0	0	0
0	1	1
1	0	1
1	1	1

XOR

X	Y	X XOR Y
0	0	0
0	1	1
1	0	1
1	1	0

論理式

論理式とは、条件を論理演算子（AND、OR、NOT など）で組み合わせた式です。
結果は「真（1）」または「偽（0）」で表されます。

記号	説明	演算	使用例
∧	かつ	AND	X ∧ Y XY
∨	または	OR	X ∨ Y X＋Y
¬	否定	NOT	Ｘー

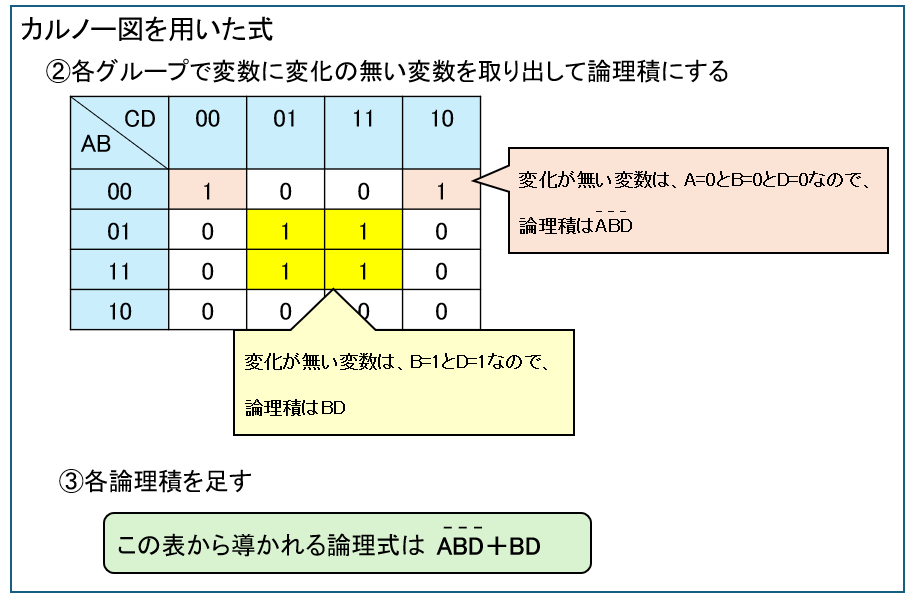

カルノー図とは

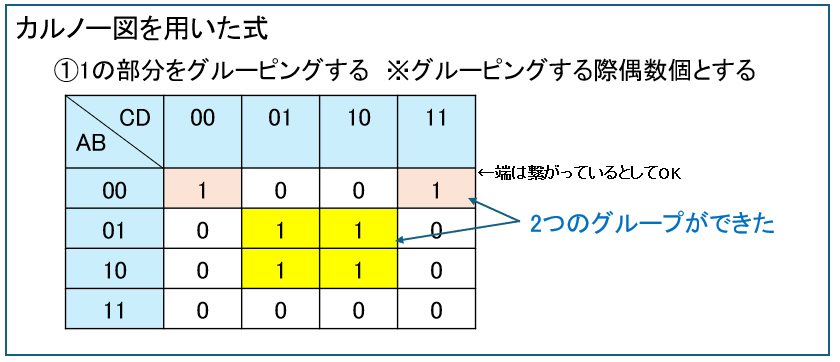

カルノー図は真理値表を整理して見やすくした表の一種ですが、論理式を簡単に整理し、できるだけ少ない論理式に簡略化するために使う表です。

実際にカルノー図から論旨式を作成してみます。

腕試し（理解テスト）

腕試し（理解テスト）に挑戦する場合はこちらをクリック。
